产品时间:2021-05-24
简要描述:

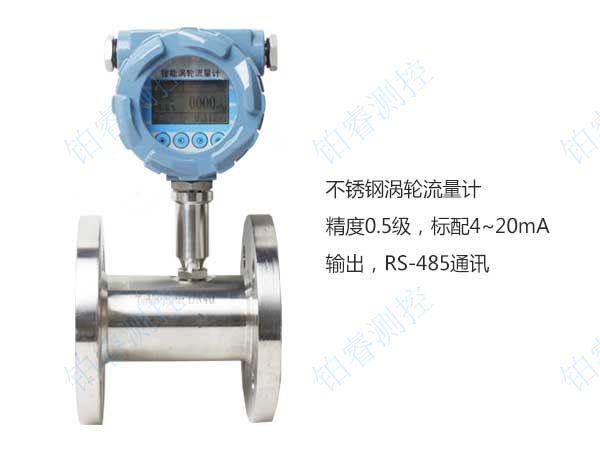

不锈钢涡轮流量计 是吸取了国内外流量计仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用···
不锈钢涡轮流量计是吸取了国内外流量计仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10 -6 m 2 /s的液体,对于运动粘度大于5×10 -6 m 2 /s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。
传感器结构示意图
1.传感器壳体 2.前导流体 3.后导流体 4.叶轮 5.前置放大器 6.转换器
1.涡轮流量计特点
a.高**度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;(R指读数误差);
b.重复性好,短期重复性可达0.05%~0.2%,正是由于良好的重复性,如经常校准或在线校准可得到极高的**度,在贸易结算中是优先选用的流量计;
c.就地显示,瞬时流量和累计流量;
d.输出脉冲频率信号,4-20mA,485通讯;
e.可获得很高的频率信号,信号分辨力强;
f.量程比宽,中大口径可达1:20,小口径为1:10;
g.结构紧凑轻巧,安装维护方便,流通能力大;
h.适用高压测量,传感器表体上不必开孔,易制成高压型仪表;
i.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型,双向型,井下型,混沙专用型等。
2.涡轮流量计技术参数
测量介质 |
无杂质、无强烈腐蚀性、低粘度液体 |
|||||||
执行标准 |
涡轮流量传感器(JB/T9246-1999) |
|||||||
检定规程 |
涡轮流量计(JJG1037-2008) |
|||||||
仪表口径及 连接方式 |
法兰连接型 |
DN15-DN200 |
||||||
螺纹连接型 |
DN4-DN50 |
|||||||
卡箍连接型 |
DN25-DN50 |
|||||||
法兰标准 |
常规标准 |
GB/T9113-2000 |
||||||
其他标准 |
国际管法兰标准 |
如德标DIN、美标ANSI、日标JIS |
||||||
国内管法兰标准 |
如化工部标准、机械部标准 |
|||||||
螺纹规格 |
常规规格 |
英制管螺纹(外螺纹) |
||||||
其他规格 |
内螺纹、NPT螺纹等 |
|||||||
精度等级及 对应重复性 |
精度等级 |
±1%R |
±0.5%R |
±0.2%R(需定制) |
||||
线性度 |
≤0.15% |
≤0.1% |
≤0.03% |
|||||
量程比 |
1:10; 1:15; 1:20 |
|||||||
仪表材质 |
304不锈钢;316不锈钢 |
|||||||
被测介质温度(℃) |
-20℃~+110℃ |
|||||||
检定条件 |
环境条件 |
环境温度 |
20℃ |
|||||
相对湿度 |
65% |
|||||||
检定装置 |
标准表法液体流量检定装置 静态质量法液体流量检定装置 |
|||||||
使用条件 |
环境温度 -20℃~+60℃ 相对湿度 5%~90% 大气压力 86Kpa~106Kpa |
-20℃~+60℃ |
相对湿度 |
5%~90% |
||||
大气压力 |
86Kpa~106Kpa |
|||||||
输出信号 |
脉冲频率信号 |
|||||||
两线制4-20mA DC电流信号 |
||||||||
485通讯 |
||||||||
供电电源 |
24V DC |
|||||||
传输距离 |
≤1000m |
|||||||
信号线接口 |
基本型:赫斯曼接头,防爆型:内螺纹M20*1.5 |
|||||||
防爆等级 |
基本型:非防爆产品,防爆型:Exd II CT6 Gb |
|||||||
防护等级 |
IP65 |
3.口径对应流量范围
仪表口径(mm) |
正常流量范围(m3 /h) |
扩展流量范围(m3 /h) |
仪表口径(mm) |
正常流量范围(m3 /h) |
扩展流量范围(m3 /h) |
DN4 |
0.04~0.25 |
0.04~0.4 |
DN50 |
4~40 |
2~40 |
DN6 |
0.1~0.6 |
0.06~0.6 |
DN65 |
7~70 |
4~70 |
DN10 |
0.2~1.2 |
0.15~1.5 |
DN80 |
10~100 |
5~100 |
DN15 |
0.6~6 |
0.4~8 |
DN100 |
20~200 |
10~200 |
DN20 |
0.8~8 |
0.45~9 |
DN125 |
25~250 |
13~250 |
DN25 |
1~10 |
0.5~10 |
DN150 |
30~300 |
15~300 |
DN32 |
1.5~15 |
0.8~15 |
DN200 |
80~800 |
40~800 |
DN40 |
2~20 |
1~20 |
4.涡轮流量计选型指导
连接方式 |
材质(常规型) |
材质(特殊型) |
||||
法兰连接式 |
表体 |
304不锈钢 |
法兰 |
304不锈钢 |
法兰 |
316 |
导流体 |
表体/导流体 |
316 |
||||
卡簧 |
叶轮 |
2Cr13不锈钢 |
叶轮 |
双相钢 |
||
涂氟特龙 |
||||||
螺纹连接式 |
直管段 |
304不锈钢 |
表体 |
304不锈钢 |
表体 |
316 |
导流体 |
螺母 |
导流体 |
316 |
|||
卡簧 |
叶轮 |
2Cr13不锈钢 |
叶轮 |
双相钢
|
||
涂氟特龙 |
||||||
卡箍连接式 |
导流体 |
304不锈钢 |
表体 |
304不锈钢 |
表体 |
316 |
卡簧 |
叶轮 |
2Cr13不锈钢 |
叶轮 |
双相钢
|
||
涂氟特龙 |
