电磁流量计-铂睿测控

产品时间:2020-12-07

简要描述:

一、工作原理 铂睿LDE电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。 电磁流量计的优点是压损小,可测流量范围大。**流量与*小流量的比值一般为20:···

详细介绍

一、工作原理
铂睿LDE电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损小,可测流量范围大。**流量与*小流量的比值一般为20:1以上,使用的工业管径范围宽,可测量DN10~DN2000范围内的管径,输出信号和被测流量成线性,**度高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量图1所示。广泛应用于化工、冶金、轻纺、造纸、环保、食品、生活污水、工业污水、冷却水、自来水厂等工业部门以及市政管理、水利建设、河流疏浚、楼宇供水计量等领域的流量计计量。

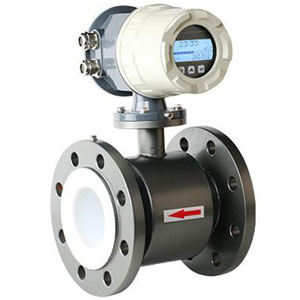

电磁流量计-铂睿测控
图1
二、原理结构
电磁流量计的结构主要由测量导管、电极、外壳、衬里和转换器等部分组成图2所示。

测量导管:其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路,测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成,可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极:其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成,且被要求与衬里齐平,以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向,以防止沉淀物堆积在其上面而影响测量精度。
外壳:应用铁磁材料制成,是分配制度励磁线圈的外罩,并隔离外磁场的干扰。
衬里:在测量导管的内侧及法兰密封面上,有一层完整的电绝缘衬里。它直接接触被测液体,其作用是增加测量导管的耐腐蚀性,防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器:由液体流动产生的感应电势信号十分微弱,受各种干扰因素的影响很大,转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
电磁流量计-铂睿测控
图2

三、产品特点
1、转换显示器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠
2、双向测量系统,内装三个积算器可分别显示:正向流量、反向流量及正、反向流量之差的总量
3、转换显示器有多种输出:电流、脉冲、数字通讯、HART、485通讯协议
4、适用大管径管道,DN300—1400mm
5、传感器本体与电极有多种材料可选
6、体积小、重量轻、运输、安装方便,可实现不断流维护、拆装

四、衬里选型表
衬里材料 主要性能 **介质温度 适用范围
一体型 分离型
聚四氟乙烯(F4) 是化学性能很稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。 70℃ 100℃ 250℃
(需特殊订货)
1、浓酸、碱等强腐蚀性介质。
2、卫生类介质。
聚全氟乙丙烯(F46) F4,耐磨性、抗负压能力高于F4。 同上
聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低。 80℃
聚氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。
2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
80℃ 120℃
(需特殊订货)
水、污水、弱磨损性的泥浆矿浆。
聚氨酯橡胶 1、耐磨性能极强。 80℃ 中性强磨损的矿浆、煤浆、泥浆
2、耐腐蚀性能较差。

五、电极选型表
电极材料 耐蚀及耐磨性能
不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fc+、Cu+下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc+、Cu+)时,则腐蚀大为降低。
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。
铂/钛合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

六、流量口径对照表
口径mm 流量范围m³/h 口径mm 流量范围m³/h
DN10 0.16~2.5 DN400 250~4000
DN15 0.4~6 DN500 400~6000
DN20 0.6~12 DN600 600~10000
DN25 1.0~16 DN700 800~12000
DN32 1.6~25 DN800 1000~16000
DN40 2.5~40 DN900 1200~20000
DN50 4.0~60 DN1000 1600~25000
DN65 6.0~120 DN1200 2500~30000
DN80 10~160 DN1400 3000~50000
DN100 16~250 DN1600 3000~60000
DN125 25~400 DN1800 5000~60000
DN150 40~600 DN2000 6000~100000
DN200 60~1000 DN2200 1367.78~136778.4
DN250 100~1600 DN2400 1627.78~162777.6
DN300 160~2500 DN2600 1910.38~191037.6
DN350 200~3000 DN2800 2306.56 ~ 236062.8

七、选型对照表
型号 口径
LDE 10~2600
    代号 安装形式
Y 一体式
F 分体式
  代号 转换器型号
ZA 圆形
ZB 方形(仅适用于分体式)
  代号 供电形式
AC (交流)220V AC 50Hz(90~245V AC 50Hz)
DC (直流)24V DC (20~36V DC)
LD 锂电池供电(不带信号输出)
  代号
  I
  f
  Rs
  H
  C
    介质温度
≤65℃
≤120℃
≤180℃(仅适用于分体式)
代号 内衬材质
NE 氯丁橡胶(≤65℃)
PVC 聚氯乙烯(≤70℃)
PU 聚氨酯 耐磨(≤80℃)
PTFE 聚四氟乙烯(≤180℃)
  代号 电极材质
316L 不锈钢
HC 哈氏合金C
Ti
Ta
Pt
温馨提示:电磁流量计选型必备,介质,口径(流量范围)、电极材质、衬里材质、安装方式

八、安装规范
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的**点和垂直向下处;

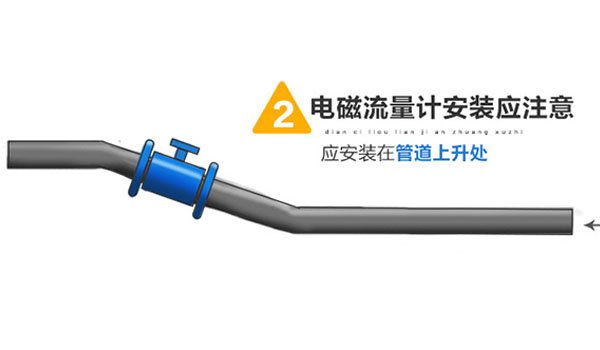

2、应安装在管道上上升处;

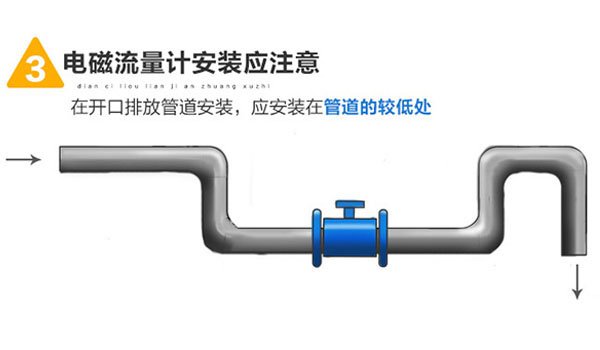

3、在开口排放管道安装,应安装在管道的较低处;
4、若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;

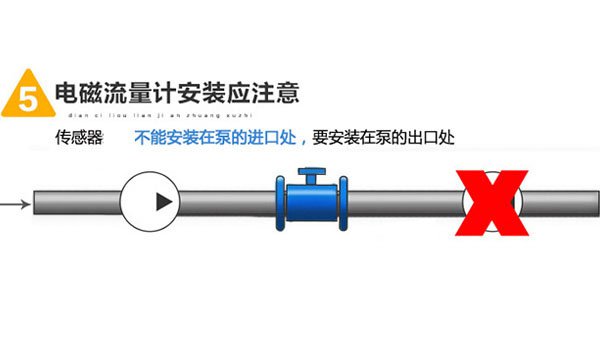

6、传感器**不能安装在泵的进出口处,应安装在泵的出口处。

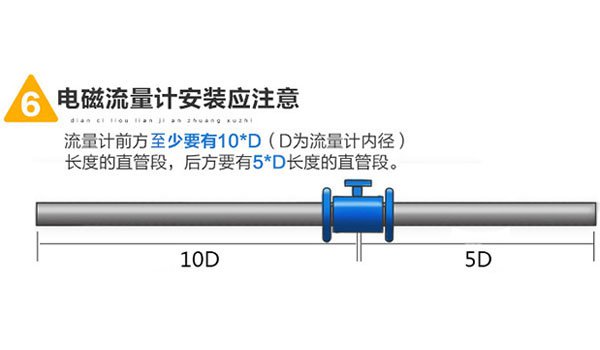

九、正确安装图
电磁流量计精度的准确在于安装是否到位,正确的安装可以提高电磁流量计的线性度,稳定性。正确安装图主要由以下6种。

电磁流量计-铂睿测控
电磁流量计-铂睿测控
电磁流量计-铂睿测控
电磁流量计-铂睿测控
电磁流量计-铂睿测控
电磁流量计-铂睿测控

十、产品价格
厂家*为关心的是价格,价格决定企业的成本,现在网上标注的价格有高有低,价格不等,搞的商家心里没谱,不同的型号规格价格究竟多少,铂睿仪表

会以*优惠的价格和质量服务于您
