产品时间:2021-05-22
简要描述:

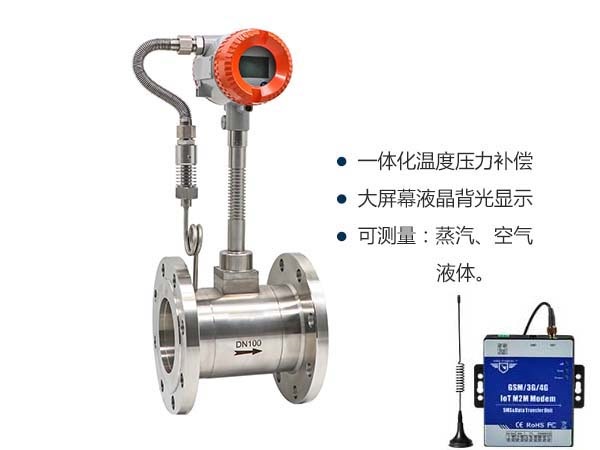

无线传输涡街流量计 传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸,以及城市···
无线传输涡街流量计传输信号距离远、压力损失小、结构简单、运行可靠、使用寿命长、安装维护方便等许多显著优点。可广泛应用于石油化工、治金机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种液体、气体、蒸气等单相流体的工艺计量和节能管理。
无线涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸 汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时 几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性 高、维护量小。仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-25℃~+320℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易 与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
a.压力损失小,量程范围大,精度高;
b.在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;
c.无可动机械零件,因此可靠性高、维护量小;
d.仪表参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-25℃~+320℃的工作温度范围内工作;
e.应用范围广,蒸汽,气体,液体等流体流量均可测量;
f.基于点阵显示的人性化菜单和界面,配合明亮的背光,支持中文和英文两种语言,适合各种客户群;
g.支持温度、压力测量,方便气体介质温压补偿的需求;
h.支持流速换算显示功能,方便现场看当前流速;
i.支持分屏显示功能,可以让屏幕上放大显示单个或两个参数(温度,压力,工况、标况的流量和流速等);
j.支持4-20mA输出、脉冲(当量)输出、报警输出、RS485通讯输出;
k.两线制、三线制都分别DCDC(DC1000V)隔离;
名称 |
涡街流量计 |
公称通径(mm) |
DN15-DN300 |
适用介质 |
气体、蒸汽、液体 |
流速范围 |
液体:0.5-7m/s 气体:5-50m/s |
精度等级 |
1.5%、1.0% |
压力等级 |
PN1.6MPa 、 PN2.5Pa 、PN4.0MPa |
介质温度 |
常温-25~100℃ 中温-25~280℃ 高温-25~320℃ |
环境温度 |
-25~55℃ |
相对湿度 |
5%~90% |
大气压力 |
86KPa~106KPa |
温压补偿 |
用户选定 |
工作电源 |
外电源:24V DC 内电源:3.6V锂电池 |
整机功耗 |
外电源:<1W 内电源:<0.3mW |
输出信号 |
频率信号 4-20mA电流信号 |
通讯 |
RS485通讯、Modbus通讯,可传输瞬时流量、累积流量计、压力和温度参数 |
壳体材料 |
304不锈钢 |
安装方式 |
法兰安装 |
防爆标志 |
ExdIIBT4 |
防护等级 |
IP65 |
