产品时间:2021-05-14
简要描述:
一体化V锥流量计 其稳定性好、准确性高、重复性好、量程比宽、对安装管段要求低、压损小,可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。可对液体、气体进行···

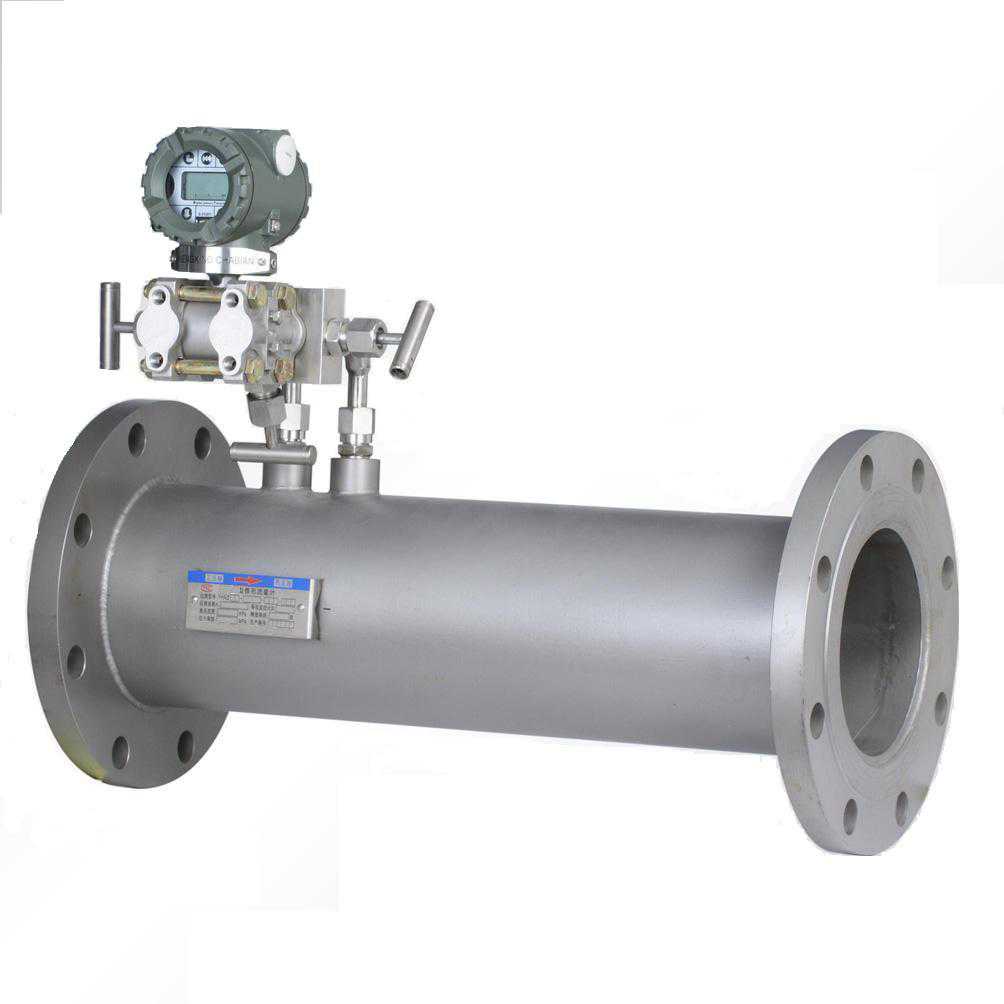

一体化V锥流量计其稳定性好、准确性高、重复性好、量程比宽、对安装管段要求低、压损小,可测量含有颗粒流体、低压流体、高含湿气体及各种脏污流体。可对液体、气体进行流量测量。

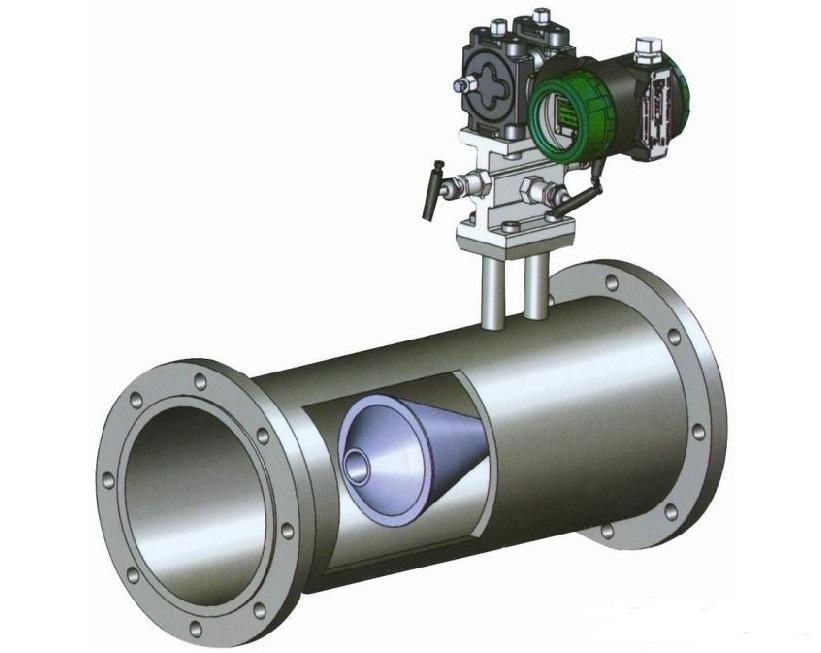

一体化V锥流量计是-种新型的高精度差压式流量计。通过在密闭的管道中心线悬挂.个特别的流线形锥体来进行中央节流,用上游管壁和锥体尼部測量的差压来计算流量,故名锥形流量计,由于锥形流量计独特的结构设计,其性能较于其他差压式流量计更优。
名称 |
LBD系列V锥流量计 |
被测介质 |
液体、气体(包括天然气)、蒸汽 |
测量管径 |
DN15-DN300 |
基本误差 |
±0.5%,±1.5%,±2.5% |
量程比 |
10:1 |
工作压力 |
2.5MPa、4.0 MPa、6.3 MPa、10.0 MPa、16.0 MPa、26.0 MPa、42.0 MPa |
被测介质温度 |
<550℃ |
直管段要求 |
上游0-3D,下游0-1D |
供电电源 |
24V DC(需配差压变送器) |
显示 |
8位LCD显示瞬时流量、累积流量(配流量积算仪) |
输出信号 |
1)4-20mA DC流量信号 2)符合HART协议的输出信号 |
防爆性能 |
本安型IbIICT5 |
防护性能 |
IP65 |
