一  用途和特点

1        用途
   楔形流量计是我公司研制开发的新一代差压式流量仪表，它可以满足大多数流体的测量要求，如清洁的液体、气体、蒸汽、空气等。它特别适合测量传统流量计很难测量的流体，如泥浆、矿浆、油浆、燃料油、渣油、煤焦油等其它高粘度流体及有悬浮液的、易结晶的、脏污的流体等等。因此，楔形流量计被广泛用于石油、化工、电力、轻工等领域那些高粘度、低雷诺数的测量。

2        特点
     ⑴ 一体化  传感器、三阀组、差压变送器一体化安装，省去导压管路、阀门管件，整个系统更简单，测量精度与可靠性大大提高。

     ⑵ 智能化  选用智能差压变送器时，可通过HART协议或通信方式（现场总线协议）对流程参数进行设定、组态，根据被测介质流量的变化，调整差压，使 系统范围度大大拓宽；选用智能式多参数差压变送器时，可实现多参数测量（差压、体积流量、质量流量、压力、温度），实现*的温度、压力补偿，直接输出的流量信号。

     ⑶ 准确度高，重复性好，配置高精度差压变送器可实现流量的测量。

     ⑷ 低雷诺数（Red =500）、高粘度（500cP）测量。

     ⑸ 测量稳定性好，流量系数长期保持恒定，检定周期长。

     ⑹ 结构简单、可靠性高、使用寿命长。抗磨损免维护（无可动部件）。

     ⑺ 对介质适应能力强，能测量高、低压流体，除一般气体、液体、蒸汽外，特别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流体，无节流件的“积污”和取压口的堵塞问题。

     ⑻ 测量范围度（量程比）宽, 不用二次表软件修正即可达到10：1。

     ⑼ 相比同级别的文丘里管更精巧。

    （10）对安装直管段要求低，能有效避免或减少测量系统的附加测量不确定度。

    （11）压力损失小，节约能源。

二  结构和工作原理

    1  结构

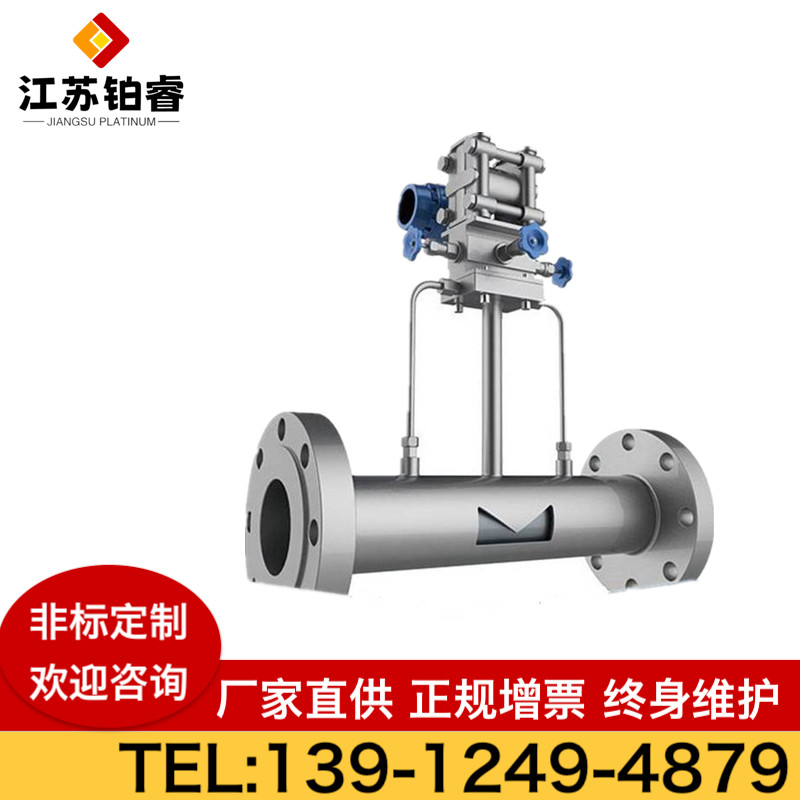

       楔形流量计由楔形流量传感器、变送器（三阀组）及流量积算仪三部分组成。


 2  工作原理

   楔形流量计的工作原理是基于能量守恒定律——伯努利方程和流动连续性方    程。当流体流经V形节流件（又称楔形流阻或楔块）与测量管内壁所形成的弓形通道时，  在节流件的上、下游侧产生一差压，该差压的平方根在一定雷诺数范围内（500-106）正比于质量或体积流量，不同的弓形高度h与管道直径D的比（楔形比h/D）来确定不同的流量测量范围。

楔形流量计流量方程：



式中：qv——体积流量，m3/s

      C——流出系数；

      ε——可膨胀性系数；

      m——节流面积比，m=S1/

      S1——弓形流通面积， m2；

      D——管道内径， m；

     Δp——差压，Pa；

      ρ——被测介质密度，kg/m3。



三  型号及主要技术参数



    1        型号


   2        主要技术参数

  （1）准确度： 优于±0.5%读数（标定）

  （2）重复性： ±0.2%读数

  （3）范围度： 10：1或更宽

  （4）压力损失：测量差压的1/5左右（约为孔板的1/3）

  （5）适测介质： 各类液体、气体及蒸汽

  （6）雷诺数适用范围： 500—1×106 （低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大）

  （7）被测液体粘度：500mPa.s，或更高

  （8）耐介质压力： 5MPa以下，也可高于5MPa

  （9）耐介质温度： 400°C以下（用户特殊定货，也可提供耐更高温的产品）

  （10）适用的管径： DN15 mm—DN300 mm （用户特殊定货，可提供大于DN300 mm的产品）

  （11）楔形比H/D： 0.2，0.3，0.4，0.5

  （12）长期稳定性： ±0.2%F.S/Y

  （13）供电电源：+24V
