产品时间:2021-05-22
简要描述:

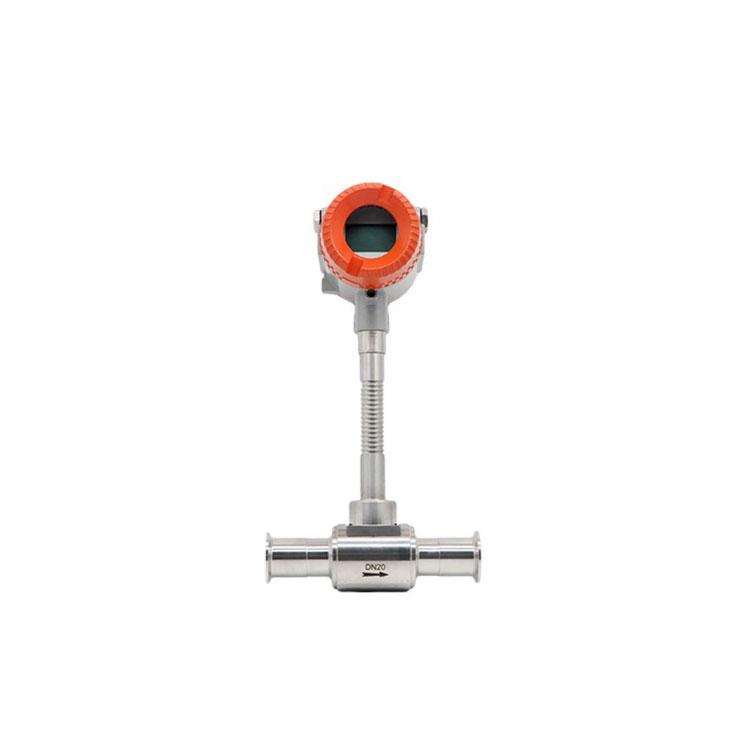

卡箍 式涡街流量计 基本原理流体流经阻挡体或者是特制的元件时,产生了流动振荡,通过测定其振荡频率来反映通过的流量。 卡箍 式涡街流量计 的测量方法基于流体力学中···
卡箍式涡街流量计基本原理流体流经阻挡体或者是特制的元件时,产生了流动振荡,通过测定其振荡频率来反映通过的流量。
卡箍式涡街流量计的测量方法基于流体力学中的卡门涡街原理。把一个旋涡发生体(如圆柱体、三角柱体等)垂直插在管道中,当流体经过旋涡发生体时会在其左右两侧交替产生旋涡,形成漩涡列,且左右两侧旋涡的旋转方向相反。这种旋涡列就称为卡门涡街。
a.无阻塞设计
整个传感器及接液部分采用不锈钢材质、结构简单、无可动件、尽可能的避免了容易出现故障的孔、缝隙和垫圈。
b.机械式抗震动处理
在抗震处理部分,本公司电路部分做了优化处理,尽量有效滤除因机械振动产生的振动频率。
c.简化故障处理
传感器与工艺过程隔离,安装简便、仪表系数恒定、数据重复性高、转换器与传感器具有良好的互衬性、维护过程方便快捷。
d.系统化稳定性
检测传感器不直接与被测介质接触,抗水锤设计、防雷击设计。外壳耐腐蚀耐脏;经过长时间的系统实验证明其产品性能稳定,使用寿命长、耐高温、可靠性高。
e.模拟及数字信号处理
转换器采用先进电路设计,可采用现场人工设置的模拟式以及具有自适应功能的数字式处理方式,无零点飘逸,精度高,测量范围宽,常用量程比为 8:1,**达到 10:1.
测量介质 |
气体、液体、蒸汽 |
||
执行标准 |
涡街流量传感器(JB/T 9249-1999) |
||
检定规程 |
涡街流量计(JJG 1029-2007) |
||
连接方式 |
卡装式、法兰式、螺纹 |
||
公称口径 |
DN15、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300 |
||
法兰标准 |
常规标准 |
GB/T9113-2000 |
|
其他标准 |
国际管法兰标准 |
如德标DIN、美标ANSI、日标JIS |
|
国内管法兰标准 |
如化工部标准、机械部标准 |
||
检定条件 |
检定装置 |
音速喷嘴流量检定装置 |
|
精度等级 |
1.5级、1.0级 |
||
量程比 |
1:10 |
||
流速范围 |
液体:0.5~7m/s 气体:5~50m/s |
||
仪表材质 |
304不锈钢,316不锈钢 |
||
温度范围 |
-25℃~100℃、-25℃~+280℃、-25℃~+320℃ |
||
压力等级 |
1.6MPa、2.5MPa、4.0MPa |
||
输出信号 |
脉冲频率信号 |
||
两线制4-20mA DC电流信号 |
|||
485通讯 |
|||
供电电源 |
24V DC |
||
防爆等级 |
基本型:非防爆产品,防爆型:Exd ⅡBT4 |
||
防护等级 |
IP65 |
||
环境条件 |
环境温度:-25℃~55℃ 相对湿度:5~90% 大气压力:86~106KPa |
3.流量范围表
通径 DN(mm) |
液体 (m3/h) |
气体 (m3/h) |
通径 DN(mm) |
液体 (m3/h) |
气体 (m3/h) |
25 |
1~12 |
8~80 |
100 |
20~200 |
140~1400 |
32 |
1.5~23 |
15~150 |
125 |
31~310 |
220~2200 |
40 |
2.4~32 |
23~230 |
150 |
45~450 |
300~3000 |
50 |
6.3~84 |
35~350 |
200 |
80~800 |
550~5500 |
65 |
10~130 |
60~600 |
250 |
150~1500 |
880~8800 |
80 |
10~130 |
90~900 |
300 |
200~2000 |
1300~13000 |
