产品时间:2021-05-22
简要描述:

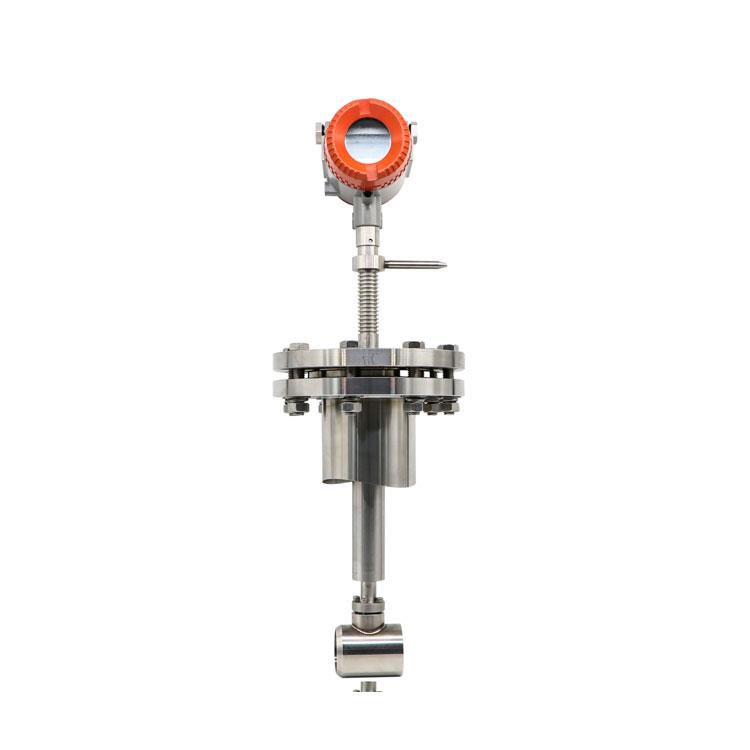

插入式涡街流量计 的**优点是抗振性能特别好,无零点漂移,可靠性高。 通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出**的探头形状、壁厚,高度、探头···
插入式涡街流量计的**优点是抗振性能特别好,无零点漂移,可靠性高。 通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出**的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而**限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。
插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。
a.可测量蒸汽,气体,液体的体积流量和质量流量;
b.无机械运动部件,测量精度高,结构紧凑维护方便;
c.压力损失小,量程范围宽;范围度达1:25;
d.采用消扰电路和抗振传感头;
e.采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;
f.可测介质温度达+250℃。
g.可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m)
名称 |
插入式涡街流量计 |
公称通径(mm) |
DN300-DN2600 |
适用介质 |
气体、蒸汽、液体 |
流速范围 |
液体:0.5-7m/s 气体:5-50m/s |
精度等级 |
1.5% |
压力等级 |
PN1.6MPa 、 PN2.5Pa 、PN4.0MPa |
介质温度 |
常温-25~100℃ 中温-25~280℃ 高温-25~320℃ |
环境温度 |
-25~55℃ |
相对湿度 |
5%~90% |
大气压力 |
86KPa~106KPa |
温压补偿 |
用户选定 |
工作电源 |
外电源:24V DC 内电源:3.6V锂电池 |
整机功耗 |
外电源:<1W 内电源:<0.3mW |
输出信号 |
频率信号 4-20mA电流信号 |
通讯 |
RS485通讯、Modbus通讯,可传输瞬时流量、累积流量计、压力和温度参数 |
壳体材料 |
304不锈钢 |
安装方式 |
法兰安装、卡装式 |
防爆标志 |
ExdIIBT4 |
防护等级 |
IP65 |
a.流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件;
b.对于新安装或检修后的管道务必进行清扫,去除管道中的杂物后方能安装流量计;
c.流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所;
d.流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
e.流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;
f.流量计可任意角度安装,流体的流向应与流量计上标识的流向一致;
g.在管道施工中,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
h.流量计应与管道同轴安装,并防止密封片和黄油进入管道内腔;
i.采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接
