产品时间:2021-05-22
简要描述:
涡街流量计也称之为旋涡流量计或卡门涡街流量计。我公司综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、···

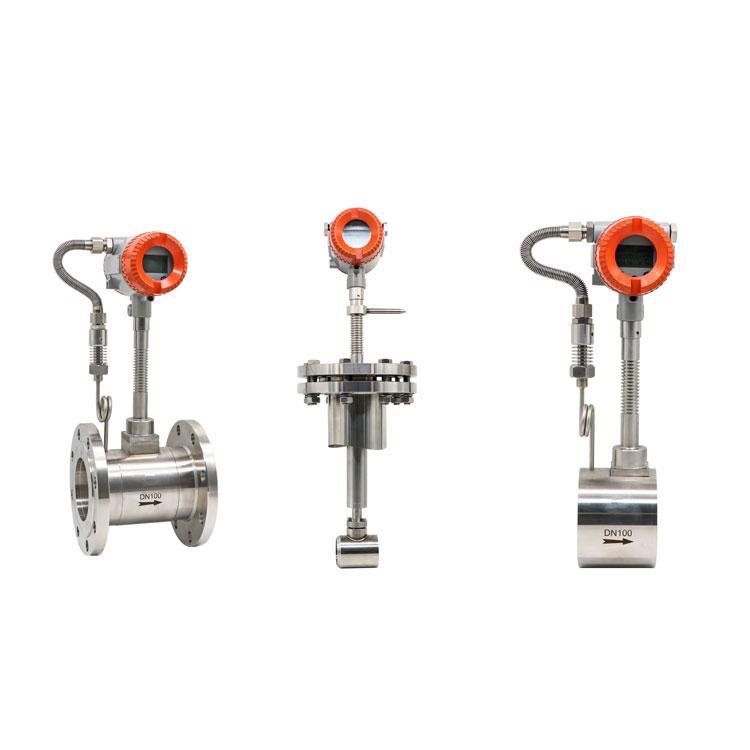

涡街流量计也称之为旋涡流量计或卡门涡街流量计。我公司综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。 其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
1、可以测量气体、液体、蒸汽等多种介质
2、用于工业管道介质流体的质量测量
3、压力损失小
4、量程范围宽,量程比一般能达到1:10
5、精度高,重复性为0.5%
6、测量工况体积流量时几乎不受流体密度、压力、温度等参数影响
7、无可懂机械零件,可靠性高、维护量小
8、仪表参数能长期稳定
9、采用压电应力式传感器,可靠性高,可在-25~+320℃的工作温度范围内工作
10、有模拟量输出、数字脉冲信号输出和Modbus协议通讯
名称 |
涡街流量计 |
公称通径(mm) |
DN25-DN300 |
适用介质 |
气体、蒸汽、液体 |
**流速 |
液体:0.5-7m/s 气体:5-50m/s |
精度等级 |
1.5% |
工作压力 |
PN1.6MPa 、 PN2.5Pa 、PN4.0MPa特殊规格订货时请注明 |
介质温度 |
常温-25~100℃ 中温-25~280℃ 高温-25~320℃ |
环境温度 |
-25~55℃ |
相对湿度 |
5%~95% |
大气压力 |
86KPa~106KPa |

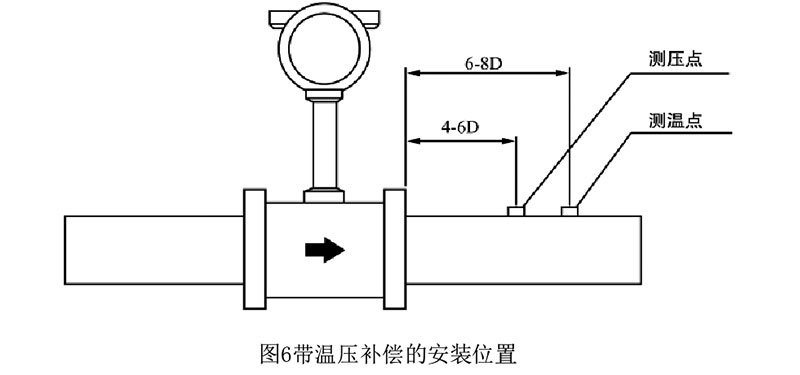

温压补偿 |
用户选定 |
电源 |
外电源:24V DC 内电源:3.6V锂电池 |
消耗功率 |
外电源:<1W 内电源:<0.3mW锂电池可用二年以上 |
输出信号 |
频率信号 4-20mA电流信号:对应流量Q~Qmax,20mA对应流量可由用户自己设定 |
通讯 |
RS485通讯、Modbus通讯,可传输瞬时流量、累积流量计、压力和温度参数 |
显示器显示 |
瞬时流量、温度、压力、累积流量计 |
传感器材质 |
不锈钢 |
安装方式 |
法兰安装、卡装式 |
防爆标志 |
ExdIICT4 GB |
防护等级 |
IP65 |
通径 DN(mm) |
液体 (m3/h) |
气体 (m3/h) |
通径 DN(mm) |
液体 (m3/h) |
气体 (m3/h) |
25 |
1~12 |
8~80 |
100 |
20~200 |
140~1400 |
32 |
1.5~23 |
15~150 |
125 |
31~310 |
220~2200 |
40 |
2.4~32 |
23~230 |
150 |
45~450 |
300~3000 |
50 |
6.3~84 |
35~350 |
200 |
80~800 |
550~5500 |
65 |
10~130 |
60~600 |
250 |
150~1500 |
880~8800 |
80 |
10~130 |
90~900 |
300 |
200~2000 |
1300~13000 |
