孔板流量计

       孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。

         孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，可测量气体、蒸汽和液体的流量，广泛应用于石油、化工、冶金、电力、轻工、轻纺、科研、军工、供热、供水等领域的过程控制和测量。


结构特点
●法兰取压标准孔板：
它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。
●环室取压标准孔板：
它由于实现了环室取压，提高了测量精度，缩短了安装时所需*小直线管段长度，被普遍应用。
●角接钻孔取压标准孔板：
当口径在DN400以上时，采用此种形式较多。取压方式可为单独钻孔取压、圆形均压环取压、方形均压环取压。
●径距取压管段式标准孔板：
该种孔板的上游取压孔中心位于孔板前一倍的管道内径处，下游取压孔中心位于距离孔板后端面1/2倍的管道内径的地方，并位于同一截面上。这样测量更准确，因为差压的**值在流体的收缩断面处，即1/2倍管径处。
性能特点
●结构易于复制、简单牢固。
●性能稳定牢靠，价格低廉，使用期限长。
●标准型孔板采用国际标准计算与加工，可无须实流标定。
●单相流(液、气、蒸汽)皆可测量。 采用智能差压变送器，精度高，量程可自编程。
●智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
●配有HART通讯接口，稳定性高。



公称通径:DN25～DN1000（mm）
精度:±1.5%FS
量程比:标准1∶3;扩展1∶5
工作压力:≤42.0MPa
介质温度:-40℃-450℃
介质粘度:≤30CP（相当于重油）
β值:0.2-0.8
连接方式:法兰式、夹装式、焊接式
取压方式:环室取压、法兰取压、角接钻孔取压、径距取压
安装方式:水平或垂直
供电电源：24V DC（需配差压变送器）
显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）
输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号
防爆性能：本安型IbIICT5
防护性能：IP65

1.管道直径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力（MPa）：**压力、正常压力、*小压力
5.介质工作流量：**流量、正常流量、*小流量
6.介质操作粘度(mPa.s)
7.介质密度(kg/m3)
8.允许压力损失
9.现场管道敷设情况和局部阻力件形式

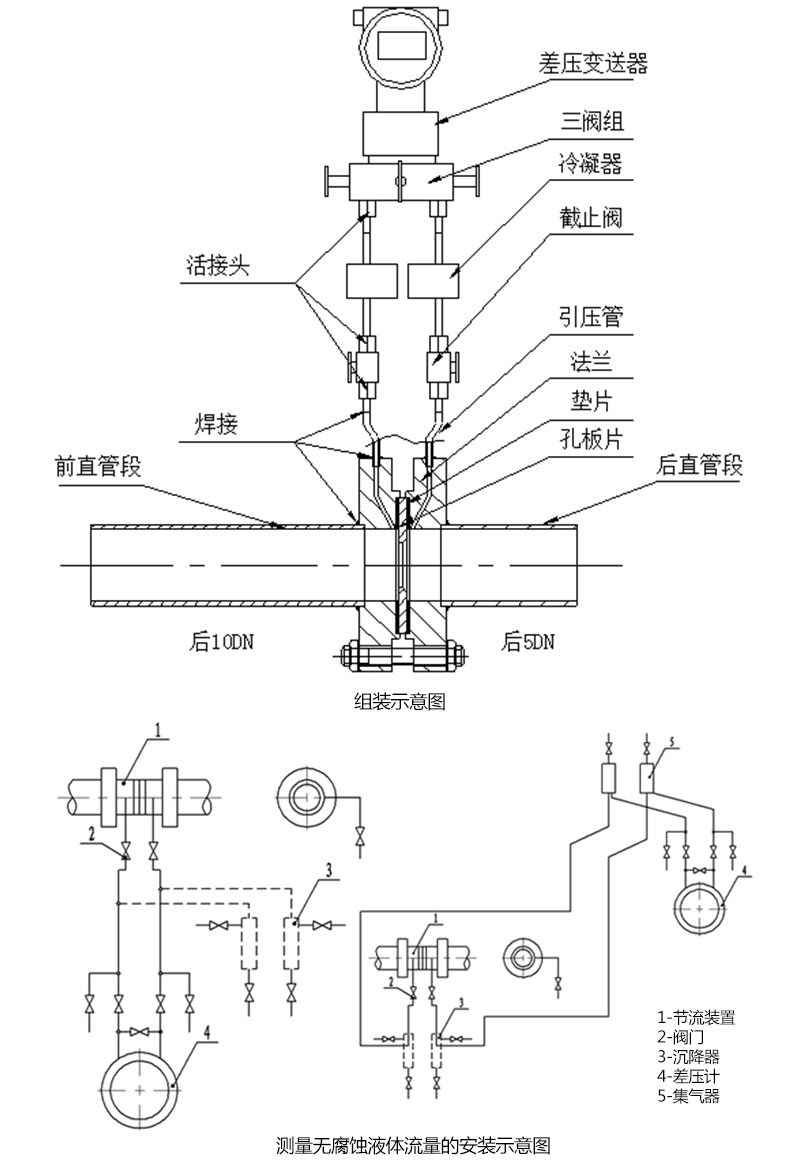

自带附件
引压管、连接法兰、螺栓、垫片

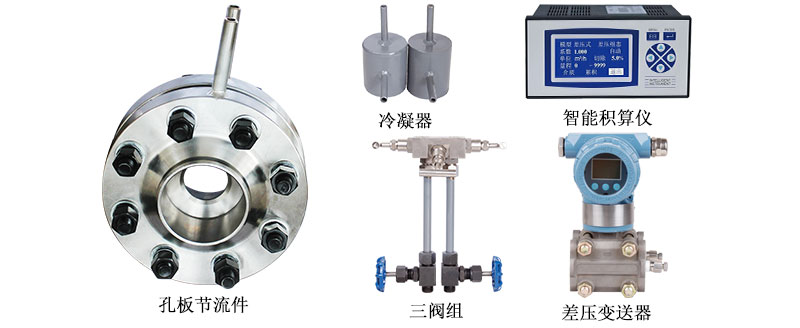

可选附件
冷凝器、承插焊闸阀、三阀组、针型截止阀、集气器、隔离器、沉降器。
可选相关商品
压力变送器、温度变送器、流量计积算仪、智能差压变送器
