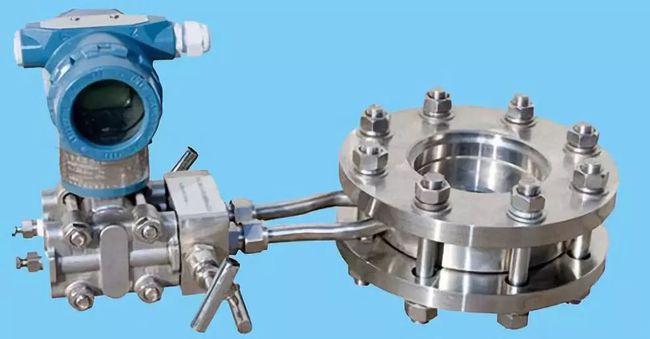

一体式孔板流量计

产品时间：2021-05-18

简要描述：

一体式孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流···

产品咨询服务电话：0510-82113456

详细介绍

一体式孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。

一体式孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量,铂睿测控是专业的一体化孔板流量计生产厂家。
孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06。

角接环室取压一体式孔板流量计(喷嘴)－法环孔（喷）

适用压力：Pn0.01～Pn2.5Mpa

适用管径：DN40～DN600

用途及特点：使用于气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、造价低、安装简单、维护方便等特点。

角接环室取压一体式孔板流量计(喷嘴)－法环孔（喷）

适用压力：Pn2.5～Pn6.3Mpa

适用管径：DN40～DN600

用途及特点：使用于较高工作压力气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、使用寿命长、安装维护方便等特点。

角接取压一体式孔板流量计(喷嘴)－法孔（喷）

适用压力：Pn6.3～Pn10Mpa

适用管径：DN40～DN500

用途及特点：使用于高压下气体、液体和蒸汽等流量测量，控制和调节。它具有测量精度高、安装使用、维护方便等特点。

角接取压一体式孔板流量计(喷嘴)－环孔（喷）

适用压力：Pn2.5～Pn32.0Mpa

适用管径：DN15～DN500

用途及特点：使用于高温高压下的液体，蒸汽及热网管道的流量测量，控制和调节。它具有耐冲击，孔板或喷嘴不易变形，测量精度高、密封性能好，使用寿命长等特点。

角接钻孔取压一体式孔板流量计

适用压力：Pn0.01～Pn2.5Mpa

适用管径：DN400～DN2000

用途及特点：适用于气体、液体等介质的大管径的流量测量控制和调节。它具有测量精度高、安装使用方便，造价低等特点。

型号	说明
THLGB	孔板流量计
	代号	按结构特征分类
	H	环室取压标准孔板
	Y	法兰取压标准孔板
	K	角接钻孔取压标准孔板
	J	径距取压标准孔板
	S	双重孔板
	Q	圆缺孔板
	Z	锥形入口孔板
	R	1/4圆孔板
	P	偏心孔板
	N	整体(内藏)孔板
		代号	公称压力（MPa）
		1.6	1.6
		2.0	2.0
		2.5	2.5
		4.0	4.0
		5.0	5.0
		6.3	6.3
		10	10
		11	11
		15	15
		16	16
		25	25
		26	26
		42	42
			代号	口径
			25-1000	DN25-DN1000
				代号	介质
				1	液体
				2	气体
				3	蒸汽
					代号	补偿形式
					N	不带压力、温度补偿
					P	带压力补偿输出
					T	带温度补偿输出
						代号	变送器差压量程范围
						0	微差压量程
						1	低差压量程
						2	中差压量程
						3	高差压量程
							代号	是否带现场显示
							W	节流装置传感器
							X	智能节流装置（流量计）
