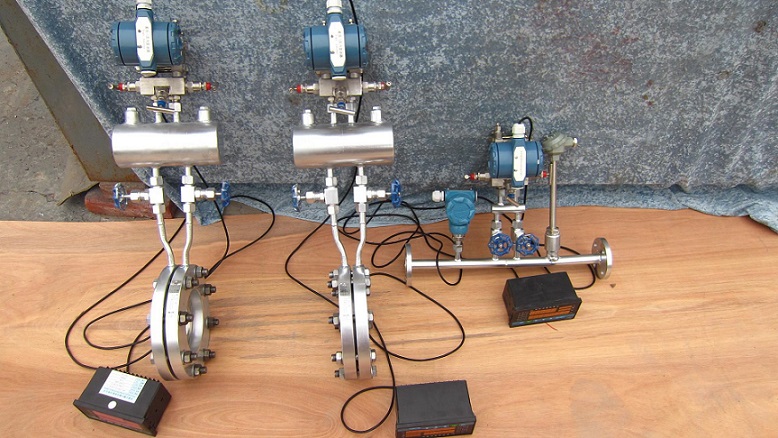

差压孔板流量计

产品时间：2021-05-18

简要描述：

差压孔板流量计是标准节流装置，是节流装置中结构比较简单、适应性强的一种产品，广泛使用在各种流体特别是气体流量测量中，其设计、制造和使用均符合国际标准IS051···

产品咨询服务电话：0510-82113456

详细介绍

差压孔板流量计是标准节流装置，是节流装置中结构比较简单、适应性强的一种产品，广泛使用在各种流体特别是气体流量测量中，其设计、制造和使用均符合国际标准IS05167的规定，并按照国标JJG64097进行检定。标准孔板按照取压方式可分为角接取压(包括环室取压和单独钻孔取压两种)、法兰取压、径距取压（D-D/2）三种类型，目前现场常用的有环室取压和法兰取压两种方式

差压孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，一体化孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

1.差压孔板流量计工作原理

孔板是人为的在介质流通的管道内的造成节流。当被测介质流过孔板节流装置之后，造成一个局部收缩，流束集中，流速增加，静压力降低，于是在孔板的上、下游两侧产生一个静压差。这个静压力差与流量之间呈一定的函数关系，流量愈大，所产生的静压力差愈大，因此通过测量差压的方法，就可测得流量。

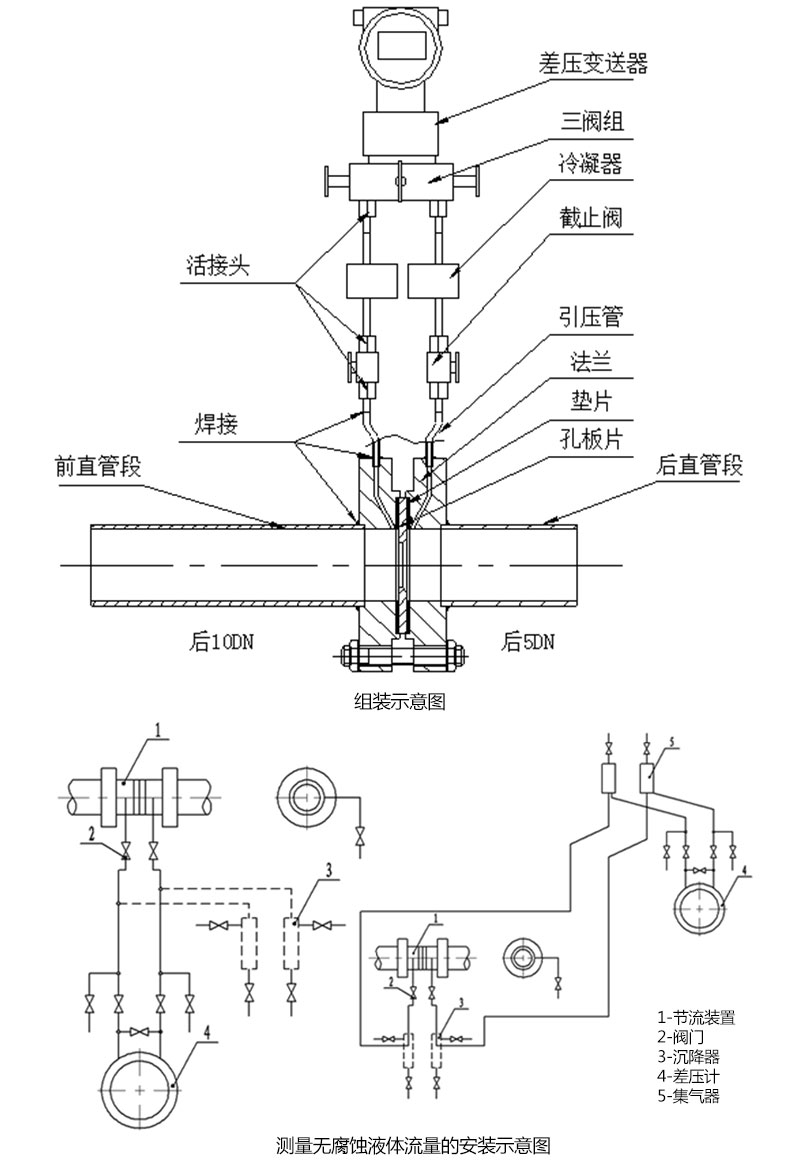

2.孔板流量计组装示意图和安装图

3.孔板流量计选型表

型号	说明
LGB	孔板流量计
	代号	按结构特征分类
	H	环室取压标准孔板
	Y	法兰取压标准孔板
	K	角接钻孔取压标准孔板
	J	径距取压标准孔板
	S	双重孔板
	Q	圆缺孔板
	Z	锥形入口孔板
	R	1/4圆孔板
	P	偏心孔板
	N	整体(内藏)孔板
		代号	公称压力（MPa）
		1.6	1.6
		2.0	2.0
		2.5	2.5
		4.0	4.0
		5.0	5.0
		6.3	6.3
		10	10
		11	11
		15	15
		16	16
		25	25
		26	26
		42	42
			代号	口径
			25-1000	DN25-DN1000
				代号	介质
				1	液体
				2	气体
				3	蒸汽
					代号	补偿形式
					N	不带压力、温度补偿
					P	带压力补偿输出
					T	带温度补偿输出
						代号	变送器差压量程范围
						0	微差压量程
						1	低差压量程
						2	中差压量程
						3	高差压量程
							代号	是否带现场显示
							W	节流装置传感器
							X	智能节流装置（流量计）

差压孔板流量计含焊接式取压阀、三阀组及取压短管与流量本体焊接成套供贷，取压短管/取压阀/三阀组材质与取压口相同（根据现场工艺要求，取压阀可选用承插焊截止阀、承插焊闸阀或其它类型和材质的阀门），配对法兰材质与现场管道材质相同，变送器按用户需求配套。
**分体式不含所有安装附件，订货时按用户需求配套，配对法兰材质与现场管道材质相同，蒸汽测量建议采用分体式。
***公称通径DN32选型代码为0D
