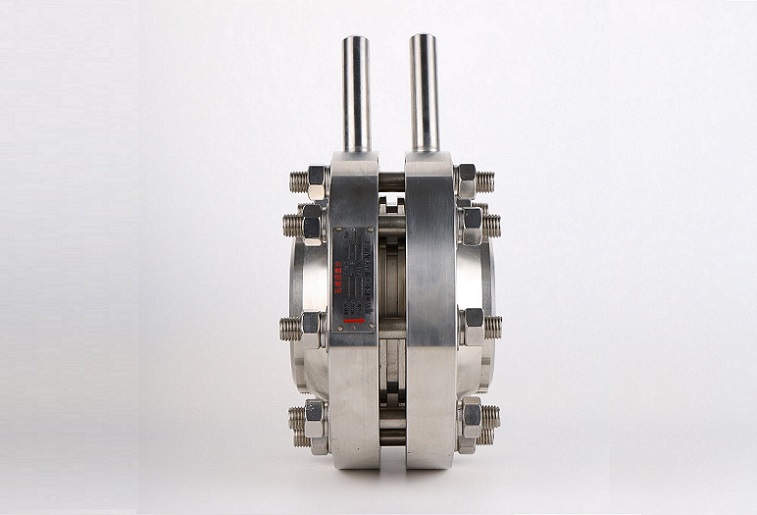

焊接式孔板流量计

产品时间:2021-05-18

简要描述:

焊接式孔板流量计 广泛应用于冶金、电力、化工、制药、食品、军工、科研等工业部门的生产过程中,用来进行流体(液体、气体、蒸汽〕的流量测量、控制和调节,它具有结构简···

详细介绍

       焊接式孔板流量计广泛应用于冶金、电力、化工、制药、食品、军工、科研等工业部门的生产过程中,用来进行流体(液体、气体、蒸汽〕的流量测量、控制和调节,它具有结构简单、维修方便、使用可靠、测量精度准确等优点。


     测量流经过管道介质流量的方法有几种,但其中应用*为广泛、*为普遍的是焊接式孔板流量计。它由节流装置和差压计或者由节流装置与差压变送器连同二次表共同组成。节流装置的使用历史悠久,在国际,国内都已标准化。节流装置是差压测量时的一次元件,人们利用它在管道内使流体产生差压。利用导压管把节流装置前后产生的压差传送给差压变送器,再输入到二次仪表,便显示出管道内液体的瞬时流量或累计流量。利用调节仪表也可以对流量进行调节。

1.1.结构特点

1、环室取压标准孔板:

属标准孔板。由于实现了环室取压,提高了测量精度,缩短了安装时所需*小直线管段长度,可在各部门普遍应用。

3、法兰取压标准孔板:

属标准孔板。它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各1 时(25.4mm)处,炼油系统普遍采用此种形式。

1.2.性能特点

1.结构易于复制、简单牢固。

2.性能稳定牢靠,使用期限长。

3.应用范围广,无须实流标定。

4.单相流皆可测量。(物质一般分为三态,即固态、液态和气态。管内中仅有三态中的一态流动,则称为单相流)

5.采用智能差压变送器,精度高,量程可自编程

6.可显示压力、温度。

7.配有HART通讯接口,稳定性高。




公称通径:DN25~DN1000(mm)

精度:±1.5%FS

量程比:标准1∶3;扩展1∶5

工作压力:≤42.0MPa

介质温度:-40℃-450℃

介质粘度:≤30CP(相当于重油)

β值:0.2-0.8

连接方式:法兰式、夹装式、焊接式

取压方式:环室取压、法兰取压、角接钻孔取压、径距取压

安装方式:水平或垂直

供电电源:24V DC(需配差压变送器)

显示:8位LCD显示瞬时流量、累积流量(配流量积算仪)

输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号

防爆性能:本安型IbIICT5

防护性能:IP65


1.孔板安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。

2.新设管路系统,必须先经冲洗、扫线后再安装孔板,以防管内杂物堵塞或损伤孔板。

3.孔板的中心应当与管道中心同轴,同轴度误差不得超过±[0.015*(1/β)-0.015]。并且节流端平面应当与管道的垂直,误差不得超过±1°。

4. 孔板安装时,垫片夹紧后不得突入管道内壁。

5. 孔板安装处必须严密,不允许有泄漏现象。安装后,进行试压。

6. 导压管应垂直或倾斜敷设,其倾斜度不得小于1:12。粘度较高的流体倾斜度还应增大。当差压讯号传送距离超过3米时,导压管应当分段倾斜,并在各**点和**点分别安装

集气器和沉降器。

7. 在孔板流量计前后若需安装阀门,**选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。

8. 引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必要时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。

9. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。

10. 引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。

11. 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,**不能有气泡。为此应在引压管路的**点装排水阀或在**点装排气阀,在新装或检修差压变送器时时应特别注意。

12. 孔板在垂直管道上安装时,取压口位置可以在取压装置的平面上任意选择。当孔板水平或倾斜安装在主管道内时,取压口位置如图6所示。
